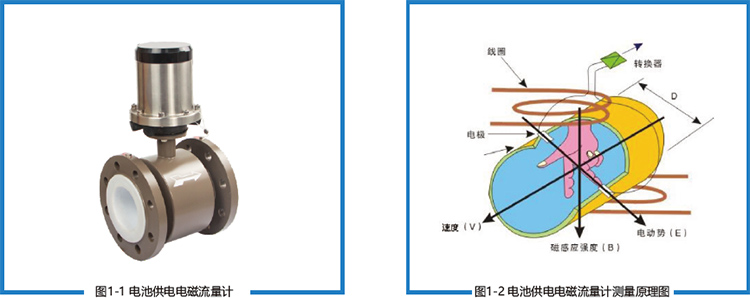

一、概述及工作原理
　　LDC電池供電電磁流量計依據法拉第電磁感應定律的工作原理來測量導電液體體積流量的儀表，是流體力學和電磁學結合的產物。即導體在磁場中切割磁力線運動時在其兩端產生感應電動勢。LDC由流量傳感器和轉換器兩大部分組成。測量管上下裝有勵磁線圈，通勵磁電流后產生磁場穿過測量管，一對電極裝在測量管內壁與液體相接觸，引出感應電勢，送到轉換器。在LDC系列電磁流量計基礎上更新的一款新型電磁流量計。無論是在外觀和組裝方式，還是在內部結構，都做了新的突破：棱角分明的外觀，快裝無焊接工藝，磁場分布更優的合理化結構。同時還引進了噴鋅工藝，即使在苛刻的環境下，仍能長效地保護電磁流量計的管體表面，表面防腐性能優越。


二、產品特點
　　★ 供電方式可選：外供電和電池供電。電池供電的情況修下，安裝便捷，對安裝條件要求低限制高適應性；
　　★ 超低功耗，標配常規電池組，可持續工作3-6年；
　　★ 具有GPRS和CDMA無線數據傳輸功能（選配）；
　　★ 具有RS485MODBUS協議（外供電和電池供電兩種方式）通訊功能（選配）；
　　★ 轉換器外殼采用不銹鋼表殼和紅外遙控器操作，可實現IP68密封防護設計，適用于井下潮濕場合；
　　★ 加厚型襯里，弧面電極，具有良好的耐腐蝕性和耐磨損性，對混合性介質適應能力更強；
　　★ 測量不受流體密度、粘度、溫度、壓力和導電率變化的影響；
　　★ 采用SMD器件和表面貼裝（SMT）技術，電路可靠性高；
　　★ 在現場可根據用戶實際需要在線修改量程，更好地與采集終端匹配；
　　★ 具有自檢與自診自診斷和報警功能；

三、產品技術參數及選型

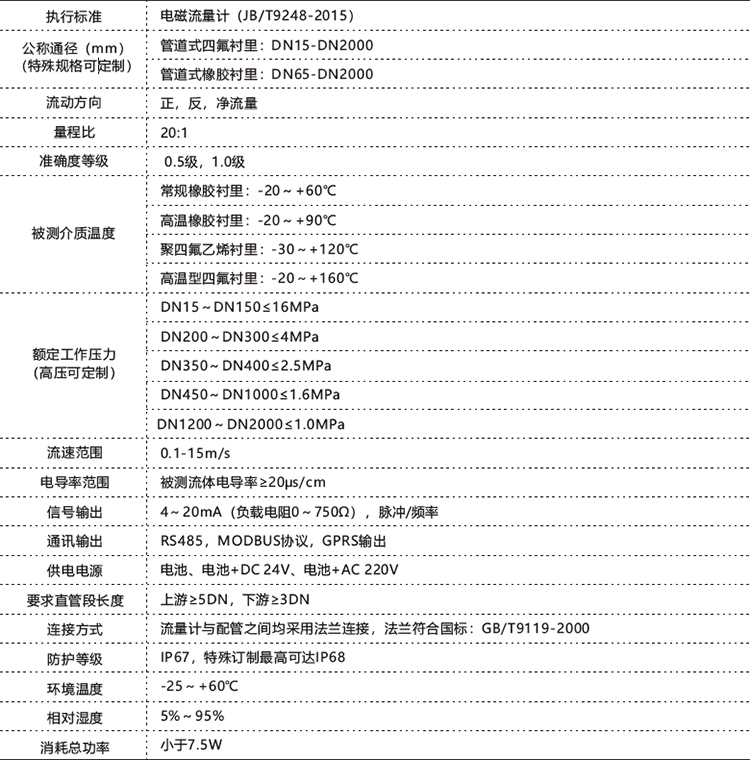

3.1 技術參數

3.2 測量范圍

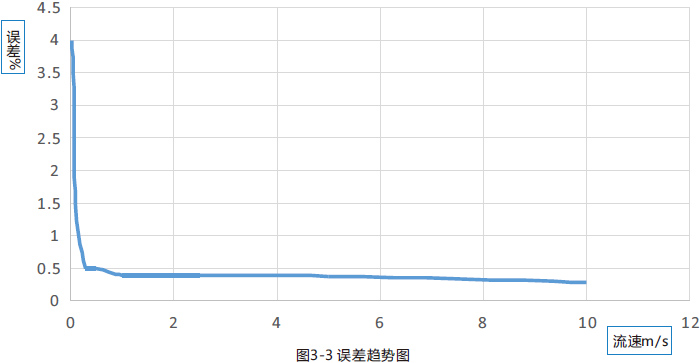

3.3 誤差趨勢圖

3.4 產品選型
　　詳細了解測量介質和相關工藝參數

1	介質名稱、成分、狀態	確定能否使用電磁流量計
2	介質導電率或?qū)щ娦?/td>	確定能否使用電磁流量計
3	介質腐蝕性、PH值	確定使用何種電極和襯里
4	最高耐溫、常用溫度、最低耐溫	確定使用何種襯里
5	管道材質等參數	確定是否配用接地環
6	工作最高壓力、常用壓力	確定流量計壓力等級
7	流量范圍、常用流量	確定流量計口徑
8	安裝環境	確定防護等級，確定使用一體式還是分體式
